DÜSENNADEL-TABELLE
für
FCR 35 - FCR41 VERGASER

Düsennadeltyp N427-OC-Größe ( 3 Kennbuchstaben )

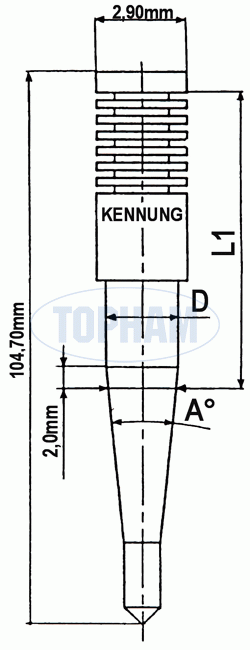

Die Größe/Konfiguration der Düsennadel setzt sich aus folgende 3 Kennbuchstaben zusammen
und kann individuel zusammengestellt werden:

1. Kennbuchstabe: Winkel A
2. Kennbuchstabe: Länge L1
3. Kennbuchstabe: Durchmesser D

Beispiel zur Bestimmung eine Düsennadel ( siehe auch Tabelle )

Winkel der Düsennadel A 1°15´ = 1. Kennbuchstabe F

Länge der Düsennadel L1 79,15mm = 2. Kennbuchstabe: M

Düsennadel Durchmesser D 2,735mm = 3. Kennbuchstabe: P

Düsennadel Bestellnummer: N427-OC-FMP

Kennzeichnung der Düsennadel: OCFMP

Keihin Nachrüstvergaser verwenden eine kalibrierte Basis Nadeldüse. Um die Spaltmaße zwischen Nadeldüse und Düsennadel zu variieren, finden ausschließlich Düsennadel mit unterschiedliche Duchmesser Verwendung.

Da die Nadeldüse natürlichen Verschleiß unterliege, ist es sehr wichtig bevor man überhaupt mit Abstimmungsarbeiten beginnt, den Zustand der Nadeldüse zu überprüfen.
Im Zweifel sollte man immer eine neue Nadeldüse verbauen um die Abstimmung auch später immer wiederherstellen zu können.

Kennbuchstabe	1. Kennbuchstabe Winkel A in Grad	2. Kennbuchstabe Länge L1 in mm	3. Kennbuchstabe Durchmesser D in mm	Clipnuten
A	-	*74,20*	*2,605*	7
B	-	*74,65*	*2,615*	7
C	-	*75,10*	*2,625*	7
D	*0°45´*	*75,55*	*2,635*	7
E	*1°00´*	*76,00*	*2,645*	7
F	*1°15´*	*76,45*	*2,655*	7
G	*1°30´*	*76,90*	*2,665*	7
H	*1°45´*	*77,35*	*2,675*	7
J	*2°00´*	*77,80*	*2,685*	7
K	*2°15´*	*78,25*	*2,695*	7
L	*2°30´*	*78,70*	*2,705*	7
M	*2°45´*	*79,15*	*2,715*	7
N	*3°00´*	*79,60*	*2,725*	7
P	*3°15´*	*80,05*	*2,735*	7
Q	*3°30´*	*80,50*	*2,745*	7
R	*3°45´*	*80,95*	*2,755*	7
S	*4°00´*	*81,40*	*2,765*	7
T	*4°15´*	*81,85*	*2,775*	7
U	*4°30´*	*82,30*	*2,785*	7
V	*4°45´*	*82,75*	*2,795*	7
W	*5°00´*	*83,20*	*2,805*	7
X	-	*83,65*	*2,815*	7
Y	-	*84,10*	*2,825*	7
Z	-	*84,55*	*2,835*	7
VK-Preis: 16,90 Euro/Stck incl. MwSt
